UDZ-3型电远传磁翻板液位计/B本安防爆型主要由主体、磁浮子、传感器、变送器和显示仪五部分组成。其工作原理是以主体内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管，从而使传感器内的总电阻（或电压）发生相应的变化，然后通过变送器将电阻 （或电压）的转变成4-20mA.DC的标准电流输出，再由我厂专门配套生产的XMC系列数显液位控制仪，显示液位和设定上、下限报警，实现液位的位式控制或调节。此外亦可与我厂生产的DSB型光柱数显仪配套，显示更为直观。或者与其它可以接受4-20mA.DC信号输入的任何显示仪或调节器相配套，实现对液位的远距离显示、位式控制、断续或连续的PID调节。

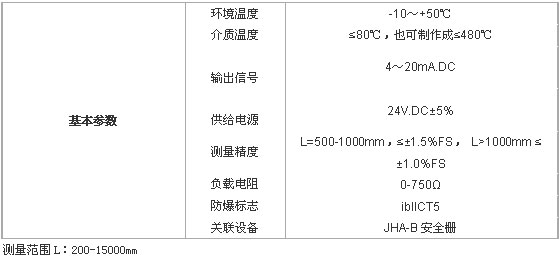

NFUIZ技术参数

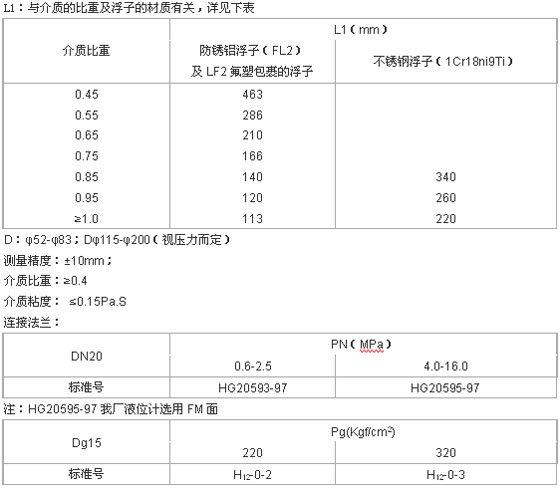

注：当液位计安能装受环境影响，空间位置L1<300，订货时应明显提出。
该液位计是在基型的主体外安装一个保温夹套而构成，通入蒸汽等热媒剂，可以保持主体内液体的正常流动，因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定，使仪表正确指示出被测液位。
