磁翻板液位计


NFUIZ简介

    NFUIZ磁翻板液位计用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
    NFUIZ磁翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

NFUIZ产品特点

1.以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2.配上下限开关输出,可实现远距报警,限位控制。
3.配变送器可实现液位远距报指示,检测与控制。

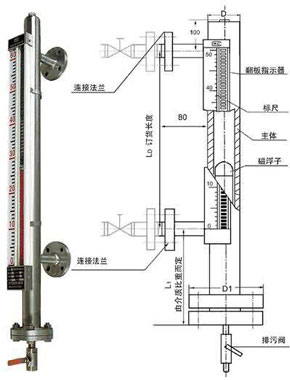

NFUIZ结构及工作原理

1.基本型
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2.电远传
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3.上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
NFUIZ系统构成及接线
 1.上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
 2.电远传
由测量单元和变送单元两部分组成。
 3.本安防爆
  a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户        需更多触点可特殊设计订货。(图三)
  b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。(图四)
  c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为    0.8μF。

NFUIZ技术参数
测量范围LD:200-15000mm

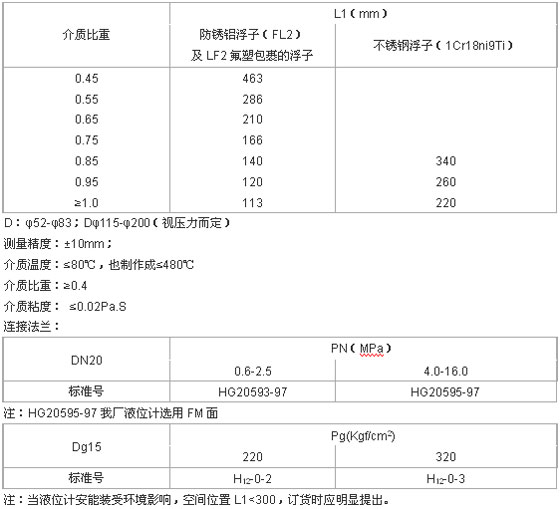

L1:与介质的比重及浮子的材质有关,详见下表
