NFMQ简介

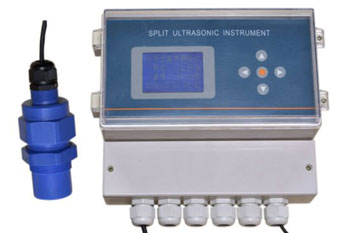

NFMQ明渠流量计原理是配合量水堰槽直接测量液位，通过相应的液位-流量换算关系把液位转换为量水堰槽内流量。明渠流量计积算仪是一款通用工业智能仪表，具有工业通用4-20mA，0-20mA，1-5V，0-5V等线性信号输入方式，及RS485串口输入功能（可选）。本仪表集成两路信号输入控制模块，可同时分别控制每路信号，也可以对两路做相关运算，并显示和输出结果。配合本公司的超声波液位计使用，可组成液位差控制系统。本仪表集成明渠流量积算仪功能，可作为明渠流量计使用。创新数据源设计，使应用更具灵活性。
1.非接触式液位测量，完全不影响流速，液位测量准确，是理想的液位仪。
2.探头功耗低，安装简便，易定位，适用条件广，输出标准4-20mA电流信号，可单独做液位仪使用。
3.流量积算仪操作简便，适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
4.流量积算仪控制功能全面，两路继电器信号输出，易连接常用执行机构（电动机，报警器等）。
5.根据工况要求，探头可选防腐，防爆，小盲区，较低功耗，大量程等特殊型号产品。
6.根据用户要求，本产品可配备U盘、微型打印机及后备蓄电池，方便用户采集保存数据。
7.根据用户要求，可选内置8只AA电池，停电可正常工作数小时。
NFMQ技术参数
1.性能指标
量程：用户自己设置
显示精度：视输入信号而定
标定：出厂标定,可现场校准
显示：2.8英寸LCD按键：4位轻触键
信号输入：4～20mA；0～20mA；1～5V； 0～5V；RS485；
2.输出
电压输出：DC 12V或24V
信号输出：RS485；2 通道继电器
继电器触点容量:AC:5A 250V DC:10A 120V
3.供电
工作电压：AC160V～250V
正常能耗：＜5
4.物理性能
外形尺寸：2200×185×110mm
材质：ABS工程塑料
5.环境性能
工作温度：0～50℃
压力：常压
NFMQ产品应用
本机支持直角三角堰、矩形薄壁堰和巴歇尔槽三种明渠量水堰槽的流量计算。可选择任意数据源作流量计算（菜单运算数据源），计算值可自定义放大（当流量单位=1000时流量单位为升，=0.001时为千立方）。并可按任意数据源作条件累积，例如设条件数据源=6条件低端=50条件高端=0.5 既当流速大于0.5而小于50时进行流量累积。本机流量计算参考《SL24－91堰槽测流规范》和《JJG711-1990明渠堰槽流量计》相关标准。
1、标准巴歇尔槽设置
说明：
1.符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，L2为扩散段，
2.堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.图六为探头安装位置示意图
选择流量槽型，值见附表。
2、直角三角堰设置
说明：
1.符号说明：b为堰口宽，θ为堰口角，B为渠道宽，P为堰底高，h为实测水头
2.堰槽修建及使用条件：θ=90°，B>5h，h/p<1，0.06
流量计算公式：Q=1.343h2.47 选择流量槽型=28即可。
3、矩形堰设置

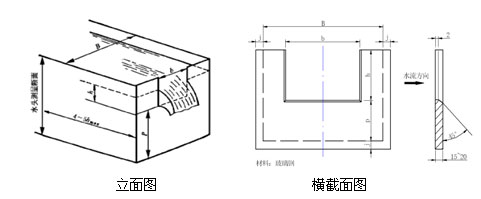

说明：1.符号说明：b为堰口宽，B为渠道宽，P为堰底高，h为实测水头
2.堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m
流量计算公式：Q=mb(2g)1/2h1.5,其中m为流量系数，当b/B=1时，m=0.407+0.0533h/p；当b/B<1时，m=(0.407+0.0027/h-0.03(B-b)/B)(1+0.55(h/(h+p))2(b/p)2)；g=9.8;
选择流量槽型=27，并输入矩形堰堰口宽、渠道宽、堰底高即可。
